Araç
|

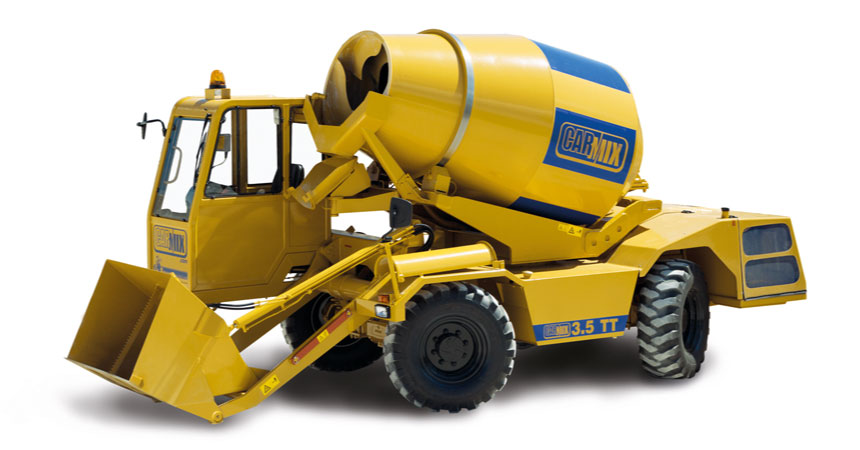

Carmix 3.5 TT
 |
|---|---|
|
Karıştırma Ünitesi
|

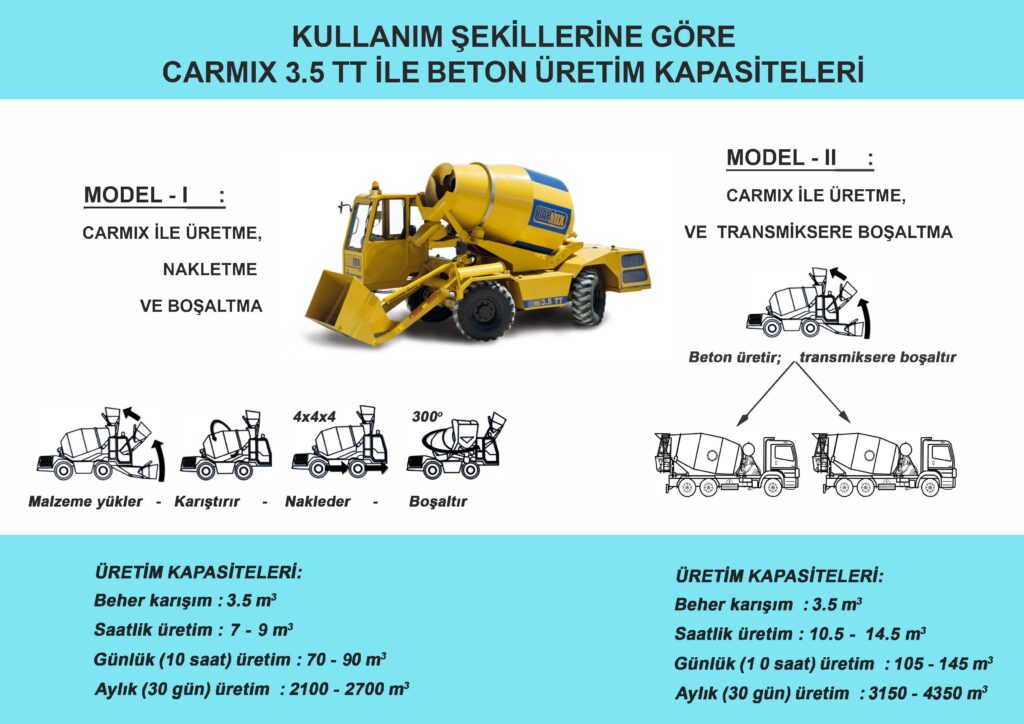

Tambur kapasitesi: 4.850 litre (1.066 gal UK – 1.281 gal US). Beton tambur çıktısı: 3,5 m³/EN. EN 206-1 SLUMP S1 sınıfında, titreşimsiz verim. Çift karıştırma vidaları, acil boşaltma kapağı. Tambur, hidrolik motor ve planet dişlilerle döner. Karıştırma ve boşaltma hızı, dizel motorun devrinden bağımsızdır. Tambur ters çevrilerek boşaltma yapılır. Karıştırma ünitesi, 2 metreden yüksek boşaltma yapmak için aracın dört bir yanına hidrolik olarak 270° döner.
|
|
Motor
|
Perkins 1104 D-44 TA Turbo-Dizel, su soğutmalı, 4 silindir. Nominal güç: 83 KW (111 HP) 2.300 rpm'de. Motor, arkada yatay olarak monte edilmiştir.
|
|
Şanzıman
|
Hidrostati̇k Bosch Rexroth. Pompa ve motor, diferansiyellere 2 hızlı bir redüktör (çalışma ve transfer) ile bağlanmıştır. 4 tekerlekten çekiş ve direksiyon.
|
|
Akslar
|
Dana Spicer akslar, yağ banyolu disk frenler ve planet dişliler ile donatılmıştır.
|
|
Hız
|
Çalışma hızı: 0-9 km/s (0 – 5,59 mph). Yol transfer hızı: 0-25 km/s (0 – 15,53 mph). Elektrikli servo kontrol.
|
|
Kabin
|
Yükleme kepçesi yanında ön kabin. Çift kapılı, ROPS-FOPS tipi. Klima ve ısıtıcı isteğe bağlı olarak temin edilebilir.
|
|
Şasi
|
Arazi koşulları için özel olarak tasarlanmış çelik profil.
|
|
Hidrolik Sistem
|
Hidrolik beton mikseri sistemi üç devreden oluşur. Hidrostatik şanzıman ve tambur dönüşü için 2 değişken çıkışlı pompa. Hizmetler için 2 dişli pompa. Giriş ve çıkış filtreleri. Su/yağ-hava tipi ısı eşanjörü.
|
|
Joymix
|
Kepçenin tüm hidrolik işlevleri, tam servo kontrollü bir joystick ile kontrol edilir.
|
|
Yükleme kepçesi
|
Yük başına etkili kapasite: 600 litre (131 gal UK – 158 gal US), hidrolik açılır kapak ile tamamlanmıştır.
|
|
Boşaltma kancası
|
Hidrolik döner ve eğilebilir. Boşaltma yüksekliğini artırmak için kolayca çıkarılabilir iki pimle donatılmıştır.
|
|
Tartım
|
Elektronik sistem. Tambur üzerinde hareket eden “yük hücreleri”, kabinde ekran ve yazıcı (isteğe bağlı).
|
|
Su sistemi
|
Kendi kendine yeten sistem. Hidrolik tahrikli su pompası, su sayacı, yıkama çıkışı. Yüksek basınçlı su pompası (isteğe bağlı).
|
|
Eğim kapasitesi
|
Tam yüklü durumda %30.
|
|
Frenler
|
Diferansiyel akslarda yağ banyolu disk frenler. İkiz bağımsız devreler. Negatif hidrolik park freni.
|
|
Lastikler
|
Arazi tipi endüstriyel lastikler 16/70-20 PR 14.
|
|
Direksiyon
|
Hidrostatik. 3 yönlü direksiyon. Dönüş yarıçapı: İç 1700 mm, dış 3700 mm.
|
|
Elektrik sistemi
|
12 Volt. Elektrik marşı ve yol aydınlatması için 120 Ah akü. Güvenlik için akü kesici.
|
|
Tanklar
|
Su: 2×400 litre (2×87 gal UK – 2×105 gal US). Dizel: 115 litre (25 gal UK – 30 gal US). Hidrolik yağ: 80 litre (17 gal UK – 4 gal US).
|
|
Ağırlık
|
Yaklaşık 7.400 kg (16.314,2 lb). Her iki aks üzerinde eşit olarak dağıtılmıştır.
|
|
Güvenlik
|
Makine, operatörün maksimum güvenliği için kontrol ve blok valfleri ile donatılmıştır. Kendi kendine kontrol mekanizması, kepçenin kolu kalkmışsa tamburun dönmesini engeller.
|
